PVP系列，吡咯烷酮系列，涂料，建材助剂，有机中间体-上海里特化工科技有限公司

	设为首页
	加入收藏
	联系我们

中文版 | ENGLISH

公司简介 | 产品介绍 | 应用动态 | 联系方式 | 友情链接

产品介绍

产品展示-->建材助剂-->羟丙基甲基纤维素（HPMC）

羟丙基甲基纤维素（HPMC）－工业级

羟丙基甲基纤维素（HPMC）是以天然高分子材料纤维素为原料，经一系列化学加工而制得的非离子型纤维素醚。具有水溶性、保水性、非离子型、PH值稳定、表面活性、温度可逆胶凝性、增稠、粘结、成膜性、润滑性和抗酶性等特性。因此广泛用于增稠、胶凝化、乳化、分散稳定、保水、提高和易性等场合。

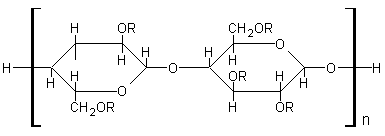

结构式：

式中n为聚合度，R为—H，—CH₃或—CH₂CHOHCH₃

技术要求：

质量标准

项目	60ZC	65ZC	75ZC
甲氧基，%	28～30	27～30	19～24
羟丙氧基，%	7～12	4～7.5	4～12
凝胶温度，℃	58～64	62～68	70～90
水份	≤5
灰份， %	≤1
PH值：1%水溶液，25℃	4～8

粘度规格

项目	范围mpa.s
40000	37000～42000
80000	77000～83000
100000	4100～5600*

注：2%水溶液20℃时的粘度，*为1%水溶液时20℃下的粘度。

理化性质：

1、外观：白色或类白色粉末。
2、颗粒度：100目通过率大于98.5%，80目通过率100%。
3、炭化温度：280～300℃。
4、表观密度：0.25～0.70g/cm³（通常在0.5 g/cm³左右），比重1.26～1.31。
5、变色温度：190～200℃。
6、表面张力：2%水溶液为42～56dyn/cm。
7、溶解性：溶于水及部分有机溶剂，如适当比例的乙醇/水、二氯乙烷等。在冷水中溶解成澄清或微浑浊的胶体溶液。在无水乙醇、乙醚、丙酮中几乎不溶。
8、 HPMC随甲氧基含量减少，凝胶点升高，水溶解度下降，表面活性也下降。
9、 HPMC还具有增稠能力，排盐性低灰份，PH稳定性、保水性、优良的成膜性，以及广泛的耐酶性、分散性和粘结性等特点。

主要用途：

√ 在建筑工业施工过程中，主要用于砌墙、灰泥粉饰、嵌缝等机械化施工中；特别是在装饰性施工中，用作粘贴瓷砖、大理石、塑料装饰，粘贴强度高，还可以减少水泥用量。
√ 用于涂料行业中作增稠剂，可使涂层光亮细腻、不脱粉，改善流平性能等。
√ 用于粉刷石膏、粘结石膏、嵌缝石膏、耐水腻子中可显著提高其保水性、粘结强度等。

溶解方法：

HPMC若直接加入到水里，会产生凝聚，然后溶解，但是这样溶解很慢，并且困难。建议采用以下方法：
1、取所需数量的水，放入容器中加热至85℃以上，在慢慢搅拌下逐渐加入本品，纤维素起初浮在水面上，但逐渐被水分散，形成均匀的淤浆，在搅拌下冷却，直到透明。
2、将总量1/3～2/3的水加热至85℃以上，加入纤维素，得到热水浆料，再加入剩余量的冷水，保持搅拌，冷却后得到均匀溶液。
3、将纤维素粉末粒子与相等的货更大量的其它粉状配料，通过干混合来充分分散，之后加水溶解，则此时的纤维素也可以溶解，而不凝聚。
4、将纤维素用有机溶剂，如乙醇、乙二醇或油预先分散或润湿，然后加水溶解，则可以顺利溶解。

包装及贮运

包装：外用塑纸袋封装，内衬聚氯乙烯塑料袋，每袋净重20kg。
贮存：防雨防晒，防水防湿，密闭通风。
运输：按防潮普通化学品运输。
